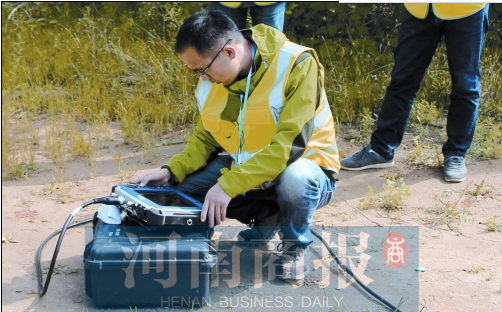

余大新博士操作探地雷达
5月12日是第十个全国防灾减灾日和汶川地震十周年纪念日。
提起地震，大家都会有疑虑：我们生活的城市及周边有没有发生地震的可能？活断层探测，就是解决“有没有、活不活、震不震、避不避”的有效手段。也就是说，大部分地震都跟构造断层有关系，没有断层，发生地震的可能性就小。
目前，河南已有10个城市完成或开展活断层探测，两个城市已经立项。这些城市的活断层“体检”结果怎么样？近日，河南商报记者前往濮阳、三门峡等地，探访当地的活断层探测项目。
【探测 】
田埂下的“铁疙瘩”
是个地震仪
4月18日上午，在濮阳市濮阳县清河头乡管五星村的一处田埂上，中国地震局地球物理勘探中心第三研究室工程师邱勇挖出了一个“铁疙瘩”。从外形上看，这个“铁疙瘩”和保温饭桶大小接近。但它身价不菲，一个1万多元。
邱勇说，这是一台EPS短周期便携式地震仪，利用背景噪声成像技术获得地壳浅部速度结构，进行为期20天的天然地震及噪声信号观测接收工作。
地震仪的灵敏度很高，在现场，河南商报记者跺脚时，地震仪就能同步记录下震动信号。“路边的树被风吹动，它也能接收到信号。”邱勇说。
为了防止外界因素的干扰，这些地震仪选址大多在一些偏僻或车辆较少经过的地方，埋藏在地下30厘米处。
“它能接收到地震波信号，判断地下活断层的断裂分布。”邱勇说，在濮阳市70%的市域面积内，排布了406台这样的仪器。它们“以点成面”，通过蓝牙传输数据，供进一步分析。
邱勇说，地震仪的初步勘测数据将为后期详细勘测提供数据支撑，从而精确定位断裂位置。“分析断层的分布位置和特征，然后在断层位置打钻孔，并抽取出土样做地质年代断定，最终确定活断层。”他说。
【探测 】
探地雷达
精度可达分米级别
4月26日，在三门峡市陕县大营乡吕家崖村活断层探测施工现场，中国地震局第一监测中心高级工程师余大新博士正蹲在地上抄录数据。
“来自地下60米的数据，是通过这台探地雷达获得的。”余大新说的探地雷达，由主机和天线两部分构成，又称为地质雷达。
与其他探测手段相比，探地雷达操作简单、采集速度快、探测精度可达分米级别。
余大新说，探地雷达通过发射天线向地下发射高频电磁波，通过接收天线接收反射回地面的电磁波，根据接收到电磁波的波形、振幅强度和时间的变化特征推断地下介质的空间位置、结构、形态和埋藏深度。
三门峡市城市活断层探测与地震危险性评价项目技术负责人塔拉说，自2017年7月启动以来，他所在的探测小组通过探地雷达、土壤气探测、无人机拍摄等多种前沿科技手段，揭示活断层的精确空间位置、活动时间，评估活断层危险性，为城市建设抗震设计、土地规划利用和防灾减灾规划制订提供科学依据。
【进展】
开展活断层探测
我省12个城市已行动
省地震局震害防御中心主任王志铄告诉河南商报记者，目前河南全省已有郑州、安阳、南阳、焦作、新乡5个城市完成了活断层探测，洛阳、濮阳、驻马店、开封、三门峡5个城市正在进行活断层探测，鹤壁、许昌两个城市已经立项。“一个城市的花费在1000万元左右。”
早在2004年，郑州成为第一批开展活断层探测项目的城市，当时老鸦陈到南阳路一带被确定为活断层已经有多年，随着郑州活断层探测项目的实施，这个活断层最终被确诊为非活断层，这一带的城市规划也终于进入了正轨。
为了避开活断层，一些大型建设项目也要改变计划。比如京广高铁安阳段建设前为了避开断裂带，选在了京港澳高速公路东侧3公里处；南阳农运会场馆、鸭电三期项目，焦作的高端商务区项目等，都依据活断层探测的成果采取了避让措施。
【链接】
什么是活断层？
活断层是指晚第四纪(约10万年)以来曾经活动，未来仍有可能活动的断层。活断层是发生地震构造位置错动的根源。
绝大多数强震震中分布于活断层带内。断层不活，发生7级以上地震的可能性不大，危险性要小一点，汶川地震、唐山大地震都是活断层形成引发的。
活断层探测与地震危险性评价成果，可以为城市规划、重大工程建设提供参考，及时采取相应的防御措施，一旦发生破坏性地震，可有效预防及减轻地震灾害、减少人员伤亡和经济损失。
